概述和要求

　　一所學校有500㎡ 的會議室，主要用于舉辦校園工作會議、演講、文藝演出等活動。音響系統 的功能如下：

　　音響系統聲場均勻，音質優美，可用于會議和小型演出;滿足約20人會議擴聲的使用需求，配置手持會議系統;集中控制音響設備，便于管理;設備配置合理，效果好，操作簡單;有足夠的音頻接口，便于使用臨時活動。

        概念設計

手牽手會議系統方案 設計包括三個部分：會議擴聲設計、手牽手會議系統和音頻處理系統。

1.擴聲設計

　　會議室主要用于語言擴聲和簡單的音樂表演。由于語言信號主要集中在中頻段，等聲曲線曲率差小，參考聲壓取95-100db。同時為系統擴聲預留12-8db的峰值裕度和1-3dB的環境噪聲裕度。擴聲系統不僅要滿足一定的聲壓，重要的是其混響時間不能太長，還要滿足音樂擴聲時的飽滿度、亮度和方向感(視聽定位)。

　　會議室擴聲系統采用多功能擴聲標準配置，大部分區域擴聲系統聲學設計指標為：

　　1.大聲壓：≥ 103分貝

　　2.傳輸頻率特性：250-4000 Hz，+4~-6 dB

　　3.聲場不均勻性：1000 Hz和4000 Hz 10 dB

　　4.聲音傳輸增益：≥ - 12分貝

　　5.語言傳播指數STIPA：≥ 0.60

　　為實現聲場均勻，會議室音響系統設計由主音響、輔助音響和輔助音響組成，其中輔助音響主要用于輔助和環繞。

主放大器和主放大器的設計

　　音響作為音頻系統質量直接的表現形式，發揮著重要的作用。作為擴聲系統的主音響，音色要求甜美，高音單元和低音單元的覆蓋范圍幾乎相同，可以保證整個禮堂前后接收到的聲場聲壓均勻。因此，可以設計兩個高品質的PV音響作為視聽定位和全場擴聲的主放大器。根據音響的功率，我們設計使用的功率放大器。

互補音箱及互補音箱功率放大器的設計

　　會議室的面積比較大。為了保證聲場的均勻性，考慮到會議室中間區域的聲場覆蓋，我們設計了兩個音響在會議室后面，以平衡會議室后面的聲場分布。根據音響的功率，我們設計使用一個的功率放大器進行配合。

輔助音響和輔助功率放大器的設計

　　由于會議室面積大，在設計主音響和輔助音響時，為用戶設計并安裝了6個6.5英寸的天花板音響。每個音響都是一個獨立的通道，可以獨立控制其平衡、聲壓和延遲來平衡聲場。提高整個房間的語言和音樂清晰度。根據所設計音響的功率，我們設計了三款功率放大器，用于天花板互補音響。

2.會議設計

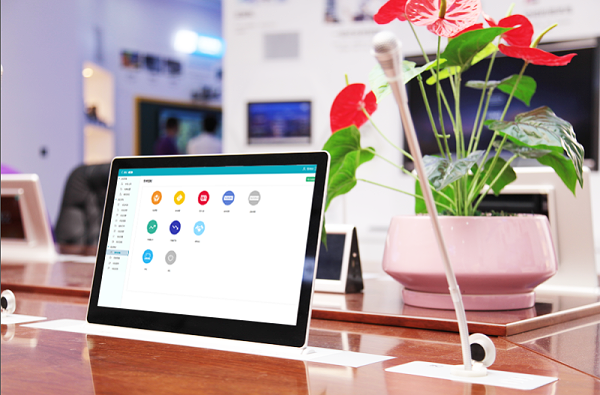

　　會議室的使用主要是學校的日常會議。我們為用戶設計并使用GMTD手持會議系統。該系統具有高保真度、高信噪比、無時延等特點。它使用了一個新的反口哨單點高靈敏度拾音器，使音質更加。

　　根據學校的實際需要，設計安裝了20個手持會議話筒單元，由1個會議系統主席單元和19個會議系統代表單元組成。同時，考慮到日常活動的使用，現推出一套無線手持話筒。
