本文闡述了調度指揮 裝修平面布置，并對設計的內容進行了詳細的介紹，總結了該類項目裝修的設計要點，對類似工程裝修設計有一定的參考作用。調度指揮旨在打造集監測、管理、調度、展示為一體的世界調度指揮。根據現場環境設計整體方案，建設包括LED顯示屏系統 、操控臺操控系統、IT基礎設施及基礎改造，以監測企業生產狀態為目的，通過示范展示窗口實現全線生產可視化以及調度指揮的作用，為企業生產提供基礎保障。

　　指揮建設立足于現代化通信手段，充分利用現代化音視頻技術、數字化技術、計算機多媒體技術、網絡技術、智能控制技術等，在硬件、軟件設計上充分考慮到系統的安全性、可靠性、可維護性和可擴展性，存儲和處理能力滿足遠期擴展的要求。指揮的空間視聽系統進行改造，改造后實現以監控、管理為手段，以控制、優化為目的的，以智能化、率的管理模式取代傳統的、低效的管理模式，提升信息系統管理效率和服務管理質量，降低人工操作和管理帶來的風險。

　　一、調度指揮空間視聽系統應用

　　為了保障調度指揮業務的正常開展，并提高信息化指揮水平，立足于現代化技術手段，在軟硬件設計上充分考慮系統的安全性、可靠性、可維護性和可擴展性，對現有調度指揮進行改造，更換調度指揮的顯示系統，增加必要的控制系統、音頻系統，提升會議室、作戰室的音視頻呈現效果，便利系統控制，提升使用體驗。調度指揮利用既有的集控室及設備間進行布置。考慮到建筑結構承重和空間布局的特點，將LED顯示屏布置在調度指揮大廳的位置，利用LED顯示屏將整個調度指揮分為設備間和調度大廳。設備間布置服務器、存儲器、UPS等設備。

　　調度指揮空間視聽項目包括的子系統︰屏幕綜合顯示系統、坐席協作矩陣系統、音頻擴聲系統、智能控制系統、視頻會議系統、會議室辦公系統。

　　1、屏幕綜合顯示系統

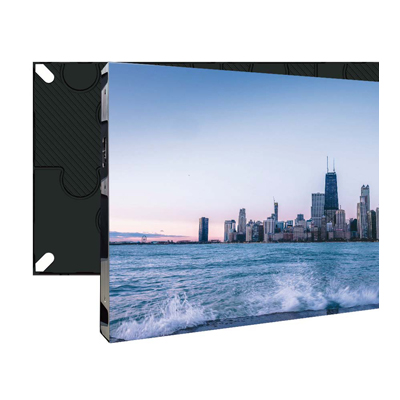

　　指揮大廳選用拼接屏作為主屏幕，在指揮大廳主屏幕右兩側分別2臺100寸以上LED顯示屏，作為主顯示設備的補充。會議室選用LED顯示屏作為會議室主屏幕。辦公區放置2臺以上80寸流動電視。

　　2、坐席矩陣系統

　　在應急指揮大廳中，坐席管理系統的作用是高清視頻信號切換、傳輸、KVM坐席遠程管理控制。輸入及輸出端分別采用發送器以及接收器來實現高清視頻信號和KVM信號的遠程傳輸。三個功能區的視頻互聯通過主機與主機之間4根網線環形鏈接來實現。

　　3、音頻擴聲系統

　　系統包括音箱、話筒、信息插座、音視頻播放器、音頻處理系統等設備。音頻擴聲場景包括主席臺講話、新聞發布會、視頻會議、本地會議、日常辦公、電影播放、聯歡晚會。會議區和辦公區的擴聲只考慮一般的視頻會議擴聲和本地會議擴聲。三個功能區的音頻互聯互通是通過網絡音頻DANTY 協議來實現!

　　4、智能中控系統

　　系統具備對音視頻系統的設備開關、信號調取、信號控制功能，具備對窗簾、燈光、空調等設備的集中控制能力。軟件控制界面簡潔、美觀，可根據客戶需要進行個性化設置。

　　5、會議系統

　　系統包括電子桌牌、升降屏、話筒、投影機等設備的安裝和調試。系統具備視頻信號播放、無紙化辦公、投票表決等功能，可與其他區域會議室召開視頻會議，可與指揮大廳實現音視頻交互操作。

　　6、視頻會議系統

　　系統包括高清攝像機、視頻會議終端、電視墻服務器以及相關安全控制設備。

　　二、調度指揮系統設計

　　1、設計依據

　　建筑設計圖及有關技術資料;

　　《建筑內部裝修設計防火規范》(GB 50222-2017);

　　《住宅室內裝飾裝修設計規范》(J 2053-2015);

　　《建筑裝飾裝修工程質量驗收標準》(GB50210-2018);

　　《民用建筑設計統一標準》(GB50352-2019);

　　《民用建筑工程室內環境污染控制規范》(GB50325-2020)。

　　《智能建筑設計標準》GB/T 50314-2000

　　《民用建筑電氣設計規范》JGJ/T 16-92

　　《廳堂擴聲特性測量方法》GB4959-1995

　　《廳堂擴聲系統聲學特性指標》GYJ25-86

　　《EASE計算機聲場模擬軟件》

　　《聲系統設備互連的優選配接值》GB14197-93 ;

　　《客觀評價廳堂語言可懂度的RASTI法》GB/T14476-93 ;

　　《廳堂混響時間測量規范》GBJ76-84 ;

　　《建筑廳堂音質設計》SJ2112-82

　　《電氣裝置安裝工程1Kv及以下配線工程施工驗收規范》GB50258-96

　　《電氣安裝工程接地裝置施工質量驗收規范》GB50169-92

　　《3OMHz~1GHz聲音和電視信號的電纜分配系統》GB6510-86

　　《電氣裝置安裝工程施工及驗收規范》GB50258-96

　　《安全防范工作程序與要求》GAT75-94

　　2、傳統應用解決方案

　　在使用傳統的方式去搭建整個音視頻系統，同時要滿足指揮發言、擴聲的需求及重要會議錄制的需求，一般由以下子系統組成，顯示設備+云拼接設備+傳輸系統+調音臺+音頻處理設備+擴聲系統+錄播系統+信息發布系統+無紙化會議系統+中控系統等，所需的各子系統商標較多，完成整體的搭建會存在設備繁多、不兼容等問題。

　　3、分布式系統介紹

分布式系統 是基于B/S網絡架構的信息化交互平臺，通過各輸入輸出模塊組成的分布式音視頻系統，可實現多平臺控制交互、將原來孤立的多方信息(音、視、錄、控)全部互聯互通，達到視聽無界、信息交互、大數據管理、多方資源整合的可視化信息網絡交互平臺，各個功能模塊按服務器分配下來的指令來完成各自的處理任務;所有模塊到控制機房采用千兆網絡連接，完成AV系統中的控制、互聯互通、傳輸、處理、管理和存儲等功能，在龐大的系統中DS任意模塊故障不影響系統的運行。

　　平臺集成功能較多、該平臺應用于指揮及一些需求信息量較大的場所等。配置該平臺可以避免傳統搭建所以帶來的一系列困擾;

　　4、系統配置

　　根據該項目情況，需配置一套分布式交互管理平臺、周邊設備系統即可完成其會議擴聲、指揮調度信息管理及重要會議錄制的需求。

　　5、平臺配置說明

　　(1)音頻擴聲設備

　　依據聲場設計標準及多功能廳擴聲的應用，根據面積大小(寬12米長14米=168m);

　　音箱部分配置2只12寸，額定功率為1000W，大聲壓為123dB的LFS系統網絡有源音箱作為主擴;

　　配置2只10寸，額定功率為700W，大聲壓為120dB的LFS系統網絡有源音箱作為輔助擴聲;

　　該系列音箱可滿足各種大聲壓音頻擴聲要求，音箱使用網線即可完成傳輸，實現了產品網絡化，無干擾、零損耗、低延時、長距離、多連、即插即用的優點。

　　所有的模擬、網絡信號音源的輸入輸出統一接進網絡音頻系統模塊，進行集中管理和控制，模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能，只需一根網線即可完成音頻的傳輸。

　　考慮到指揮除了緊急會議流動發言需求，配置1套無線手持話筒。

　　為確保平臺產品用電系統的穩定性配置1臺電源控制器控制、提供給所需供電的產品。

　　(2)視頻顯示設備

　　根據指揮的功能定位，及為滿足指揮中視頻播放、PPT等突發事件、指揮調度及信息管理等多種功能，同時能調用其他分控會議室的視頻信號，采用分布式視頻輸入輸出節點方式進行實現，支持大屏拼接功能、拖拽操作、實現任意全頻開窗拼接，畫中畫、疊加、跨屏漫游、字符疊加滾動顯示等，預留3套多媒體面板等信號互聯設備等進行使用，使用時通過室內配備的地插接口，方便會議過程中訪問不同的信息資源。

　　(3)數字會議設備

　　配置一臺數字會議模塊、模塊支持視頻跟蹤等模式的會議發言系統，包含數字會議模塊1臺、線陣列數字話筒12只，通過網線傳輸的方式進行信號的傳輸，模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能;

　　模塊支持MIXD系統管理軟件，實現集中控制，話筒發言管理、攝像跟蹤等應用。

　　支持與會議信息發布與簽到系統、無紙化會議系統 、智慧交互云平臺系統實現無縫連接，給使用者帶來全新的會議體驗。

　　(4)遠程視頻會議

　　配置一臺視頻會議終端，及三臺高清攝像機，以滿足指揮舉行視頻會議的功能。

　　(5)中控模塊設備

　　為滿足指揮使用需求、適應后期管理使用，提高指揮使用效率的同時節約工作人員時間,指揮配置一臺中控系統模塊對以上所配置的聲像光系統均可通過移動控制終端控制，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節等。

　　只需通過移動控制終端進行一鍵式操作即可實現各種應用場景的同步切換)，系統也可支持智能手機控制。

　　三、調度指揮設計要點

　　數據調度指揮作為系統，它的裝修設計在滿足生產功能、展示功能的前提下，還因其空間內電腦、LED顯示屏、服務器等精密設備的要求，還具有以下設計要點：

　　1、在不同區域選用不同的材料，滿足人性化需求、消防安全需要。調控指揮內墻面主要使用防火板，部分區域使用天然大理石、刷白色乳膠漆，滿足日常使用與設計防火規范的要求。

　　2、吊頂內頂面及墻面涂刷防塵漆，空調回風區域粘貼橡塑保溫棉。原建筑頂面、梁、墻面、柱面等均刷漆作防塵外理，保證調度的潔凈度。

　　3、地板采用800*800mm規格的抗靜電地板。地面先敷設靜電泄漏銅網，再鋪設橡塑保溫棉鍍鋅鐵皮、后架設防靜電地板。在設備布置時，在設備的擺放位置做承重支架，支架的高度與抗靜電地板面同高，承重支架采用國標L50角鋼焊接。在出入口處制作踏步，便于人員和設備出入，并采用專用地板收邊條進行收邊。

　　4、提高實施的可行性，設備間與指揮室設置暗門，有益于日后的維修維護工程。按照調度指揮的設計要求，設備間采用1000*2100mm防火門，并用裝飾材料包裹。

　　四、建聲環境說明

　　不管采用怎樣的電聲系統，建聲環境好壞對廳堂的擴聲質量都是至關重要的。建聲的內容主要包括廳堂的形體、容積和裝飾材料的吸聲量，它們直接影響到這個廳堂的混響時間、聲音的響度等音質指標。所以建聲的好壞是一套音響系統成敗的關鍵。

　　指揮對擴聲系統 的要求是比較高的，這也就對建聲提出了更高的要求。我們根據有關資料，并結合以往的工程經驗，就更好地建造出一個建聲環境提出幾個要素，以供與有關裝修單位參考。

　　1、對建聲環境的要求和建議

　　(1)混響時間

　　室內反射聲形成混響，混響時間是決定室內音質的一個重要因素。一般來說，混響效果太弱，聲音變得沉悶、枯燥;混響太強則使聲音混淆不清。語言和音樂所要求的混響時間是不同的，為有高的語言清晰度，要求混響時間短，為使音樂豐滿，又要求混響時間較長。

　　音視頻系統設計主要包括建聲設計和電聲設計，這是性很強的兩個技術領域的設計，建聲為基礎，電聲為條件，相輔相成，互相彌補，缺一不可。本方案的設計僅管在電聲系統設計，但設計的首要條件是設定出一個良好的建聲環境，在這個基礎上才可再進行電聲設計.合理的混響時間是通過廳內部各個墻面吸聲材料平均吸聲系數的選擇來實現的。

　　這個公式稱為賽賓公式，通過這個公式我們可以知道混響時間與廳堂的體積成正比，與廳堂的總吸聲量成反比。

　　根據這該指揮的使用功能要求，對建聲特性的要求是很嚴格的，建聲設計則以語言擴聲為主，混響時間控制在1.0秒左右為宜。這個佳混響時間是只對于中頻500Hz到1000Hz而言的。對于125Hz到250Hz低頻的混響時間往往允許比中頻提升20%，甚至50%，這樣可以使聲音聽起來渾厚溫暖。2000Hz到4000Hz的高頻由于聽眾和空氣對高頻的吸聲作用相當大，往往會有所下降，一般要求控制在下降10%-20%左右，對音質不會有明顯影響。

　　(2)隔聲、隔振要求

　　室內應有良好的隔聲、隔振措施，在整個聲頻范圍內，室內建筑門窗玻璃、座椅、吊燈等設施不得有共振現象，室內不得有聲聚焦、回聲等聲學缺陷。

　　(3)指揮要求

　　擴聲系統主要設備均在控制室內，為使設備正常運轉，操作人員有良好的工作環境及進行監聽和觀察整個響應室，對控制室提出如下技術要求:

　　(a)控制室面積不少于10平方米，高度不小于3米，觀視大廳一側墻面應開左右移動式窗戶。

　　(b)控制室內進行監聽，混響時間應小，墻面和吊頂作簡易聲學處理，使混響時間小于1秒。

　　(c)控制室內用白熾燈照明，不使用帶鎮流器的日光燈，以免引起干擾。

　　(d)控制室內鋪設架空活動地板(計算機房用成品活動地板)，活動地板距混凝土地面為300mm，聲控室內管線均暗敷在活動地板下。

　　(e)距活動地板0.3米高度設電源插座若干。

　　(f)控制室內應有空調。

　　(4)供電要求

　　為保證音視頻系統高質量運行，對擴聲系統供電提出如下要求:

　　(a)擴聲系統的供電應與燈光照明供電分開，電源要經穩壓設備處理。

　　(b)擴聲系統供電電源的變壓器組應與照明、空調等大電流供電電源的變壓器組分開。

　　(c)電力管線與音響管線應盡量避免平行，若實在無法克服時，其間隔不得小于50cm。

　　良好的建聲環境是擴聲工程成敗的首要條件，所以我們非常希望能與裝飾設計單位共同協作。相互交流配合，盡可能建造一個高質量的聲學環境。

　　五、設備管理和維護

　　會議系統的設備需進行有效的管理、精心的維護，只有這樣，在使用時，它們才能給用戶帶來豐富、精彩的會議過程。

　　根據工程經驗，我們對用戶的設備管理與維護提供以下建議:

　　數量管理︰在會議過程中，可能會因為會場需要將一些設備調入其它會議室使用，而一般而言，借、領使用的都是一些小型設備，如無線話筒、同傳耳機、DVD等，在使用后，可能因為借、鄰人員的疏忽，造成設備的丟失，所以建議用戶對主要設備進行數量上的造冊管理，對于常用話筒等設備，采用固定的部門管理形式，由部門統一借、領形式進行調配這樣,可以保證用戶設備的完整性。

　　使用管理:在自使用會議系統時，應就會議系統中的常用設備使用方式告訴使用者，如告訴使用者在會議時不要將無線話筒放置于桌面上，而是在不用時將其放入專用話簡支架內，這就可以避免因使用者不小心打翻茶杯而將話筒損壞。

　　日常維護∶會議系統多是采用各種電子器件生產制造的，因此在長時間不使用設備時口應做到定期保養，如檢查各搖控器電池是否有電、電動升降吊架升降過程是否平穩、投影機燈泡亮度是否均勻等。同時對于長期未使用的會議室，如2個月或以上建議用戶將所有設備通電，測試1-2小時，以保證設備不致在環境因索，如強光日照、受潮等下造成損壞。

　　六、質保期外售后服務

　　本公司為保證用戶的利益，提供一年產品質保及用戶長久的技術支持，在用戶購買的產品超出保修期后，仍向用戶提供與保修期內同等質量的有償技術服務，包括服務響應時間、到達現場時間、處理解決問題的效果等。保證超過五年的技術支持售后服務

　　1、當產品超過了保證期，可以通過購買產品的延期服務將產品的保證期延長,并可以得到相應的服務,如遠程支持、現場支持服務、緊急恢復服務、系統補丁服務(包括軟件升)故障件服務、備品備件服務、巡檢服務、人員培養計劃服務。

　　2、通過遠程支持服務無償解答用戶提出的問題，指導用戶技術人員，對設備進行診

　　斷和維修。

　　3、賣方備有充足的備品、配件，可及時向買方提供技術服務和備件服務。

　　4、如診斷為硬件損壞，本公司將提供備件。壞損件維修通常采用返修方式。

　　5、如需要技術工程師現場技術支持，本公司將提供有償服務。

　　調度指揮裝修設計較好地處理了工藝要求、設備布置、空間美感和建筑消防之間的關系;建筑布局合理、室內環境優美，與外部裝修風格統一、協調。指揮裝修設計對于類似的調度、集控、設備機房等工程的裝修設計具有一定的參考價值。
